Раздел объединяет всё теплообменное оборудование, которое мы поставляем и рассчитываем: пластинчатые аппараты (разборные, паяные, сварные и полусварные), кожухотрубные и спиральные теплообменники, промышленные подогреватели и специальные исполнения под агрессивные среды. Выберите нужный тип конструкции или сразу отправьте исходные данные на инженерный расчёт.
Выберите конструкцию — вся карточка кликабельна и ведёт в соответствующий раздел каталога. Если тип аппарата ещё не определён, отправьте исходные данные, и инженер предложит вариант под задачу.

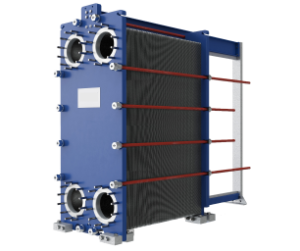

Пакет пластин на раме со стяжными шпильками. Площадь теплообмена можно изменить, добавив или убрав пластины.

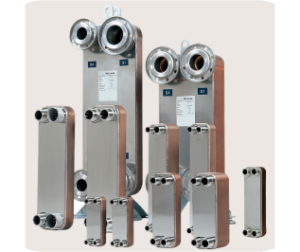

Неразборный паяный пакет без прокладок. Компактное и лёгкое решение для ограниченного пространства.

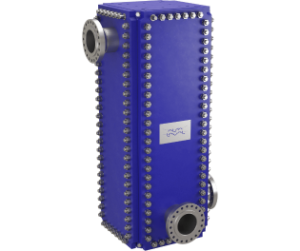

Пластины соединены сваркой полностью или попарно. Вариант для сред, несовместимых с эластомерными уплотнениями.

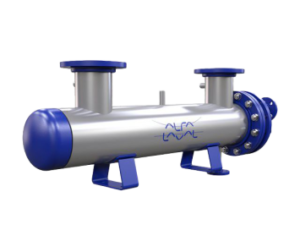

Трубный пучок в кожухе. Применяются там, где требуются определённые давления, температуры и работа со сложными средами.

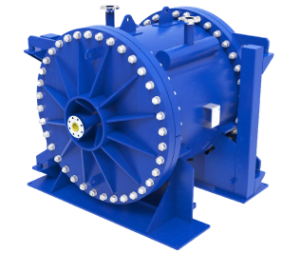

Два спиральных канала без узких зазоров. Конструкция ориентирована на вязкие и содержащие взвеси среды.
Пароводяные и водоводяные подогреватели, блочные модули и специальные исполнения под конкретный технологический узел.
Короткая подсказка, чтобы сделать предварительный выбор конструкции без изучения технической части. Окончательное решение подтверждается теплотехническим расчётом по вашим исходным данным.
Берите разборный пластинчатый аппарат: пакет пластин раскрывается для механической мойки, а площадь теплообмена можно увеличить или уменьшить, изменив число пластин.
Подойдёт паяный теплообменник: компактный, лёгкий, без прокладок. Разборке не подлежит — обслуживание сводится к химической промывке.
Рассматривайте кожухотрубный аппарат — он применяется при определённых давлениях, температурах и на загрязнённых средах. Предельные значения подтверждаются по конкретной модели.
Смотрите сварные и полусварные конструкции: контур с агрессивной средой выполнен без эластомерных прокладок.
Выбирайте спиральный теплообменник — широкий канал без узких зазоров снижает риск забивания.
Отправьте задачу инженеру: достаточно описать процесс и приложить схему или фото шильдика — конструкцию предложим мы.
| Конструкция | Разборка | Компактность | Обслуживание | Типовые рабочие среды | Области применения |
|---|---|---|---|---|---|
| Разборный пластинчатый | Полная, площадь изменяется | Высокая | Механическая мойка, замена пластин и прокладок | Вода, гликоли, пищевые среды, масла | Отопление, ГВС, ЦТП, пищевое производство |
| Паяный пластинчатый | Нет | Максимальная | Только химическая промывка | Вода, гликоли, хладагенты | Холодоснабжение, компактные узлы, котельные |
| Сварной / полусварной | Частичная (полусварной) | Высокая | Промывка, доступ к разборному контуру | Агрессивные среды, пар, аммиак, растворители | Химия, нефтехимия, промышленный холод |
| Кожухотрубный | Съёмный трубный пучок (в ряде исполнений) | Низкая, требует места на обслуживание | Чистка труб, замена пучка | Пар, нефтепродукты, загрязнённые среды, газы | Энергетика, нефтепереработка, маслоохлаждение |
| Спиральный | Доступ через съёмные крышки | Средняя | Чистка канала, устойчив к засорению | Шламы, суспензии, вязкие и волокнистые продукты | ЦБП, очистные сооружения, химия |
| Промышленный подогреватель | Зависит от исполнения | Зависит от исполнения | По регламенту производителя | Пар, сетевая вода, технологические жидкости | Котельные, ЦТП, тепловые пункты предприятий |
Предельные значения температуры и давления не приводятся общим списком: они зависят от конкретной модели, материалов пластин и уплотнений и подтверждаются паспортом оборудования при подборе.
Если конструкция аппарата пока не важна, начните с задачи — карточка ведёт на страницу решения или открывает форму подбора.
Перейдите от своей отрасли к подходящим конструкциям теплообменников и типовым схемам применения.
Пластинчатые аппараты компактны, эффективны в теплообмене и удобны в обслуживании по сравнению с трубными конструкциями. Конкретный эффект — экономия энергии, срок окупаемости, доля возвращаемого тепла — рассчитывается по вашему объекту: мы приводим цифры только вместе с расчётом и условиями применения, на которых он выполнен.
Показанные ниже элементы — CurveFlow™, OmegaPort™, ClipGrip™, SteerLock™, FlexFlow™ — являются фирменными разработками конкретного производителя и доступны в соответствующих моделях его линейки. Они не описывают свойства всех пластинчатых и тем более всех теплообменников. Уточните у инженера, для каких моделей вашего подбора эти решения применимы.
Улучшает распределение потока рабочей среды и снижает риск образования отложений
Увеличенная пропускная способность и коэффициент теплопередачи
Улучшает использование поверхности пластин для максимальной эффективности теплопередачи
Обеспечивает идеальное уплотнение и удобно при проведении техобслуживания
Обеспечивает надёжное позиционирование пластин и простоту в обслуживании
Облегчает обслуживание и минимизирует требования к пространству для обслуживания
Повышает тепловую эффективность и оптимизирует перепад давления
Шесть понятных шагов от вашей заявки до работающего аппарата и сервисной поддержки.
Опросный лист, тепловая схема, описание задачи или фото шильдика существующего аппарата.
Расчёт поверхности теплообмена, числа пластин и гидравлического сопротивления под ваши температуры и расходы.
Материал пластин и уплотнений под среды, температуры и требования к чистоте контура.
Модель, характеристики, габариты и присоединения, стоимость и срок поставки — в одном документе.
Отгрузка с полным пакетом документов и сертификатами соответствия, гарантийные обязательства.
Пусконаладка, промывка, диагностика, подбор пластин и прокладок на всём сроке эксплуатации.
Чем полнее исходные данные, тем точнее подбор. Если часть параметров неизвестна — это не препятствие: заполните то, что есть, остальное уточнит инженер.
Достаточно указать любые два из трёх параметров — температуры, расход или мощность: третий инженер рассчитает сам. Поле можно оставить пустым, если значение неизвестно.
Если исходных данных нет — отправьте задачу в свободной форме. Если вы инженер и данные на руках — переходите к расширенному расчёту.
Для тех, кто не знает всех параметров. Опишите задачу своими словами — инженер задаст уточняющие вопросы сам.
Для инженеров, у которых есть исходные данные. Две постоянные колонки — «Греющая сторона» и «Нагреваемая сторона», параметры расположены строками: среда, температура, давление, расход и допустимые потери давления.
💡 Подсказки к полям: температура — в ᵒС на входе и выходе (например, 95 → 70); расход — кг/с или м³/ч (например, 4,2 кг/с); нагрузка — кВт (например, 350 кВт); давление — кПа или бар (например, 600 кПа); потери давления — «не более», кПа (обычно 20–50 кПа). Поле можно оставить пустым, если параметр неизвестен — достаточно любых двух из трёх: температуры, расход или мощность.
Теплообменники рассчитываются индивидуально для каждого объекта. Критически важно, чтобы теплообменник соответствовал параметрам системы, в которой он установлен: любой поставляемый аппарат рассчитывается согласно требованиям заказчика.
Заполните опросный лист в электронном виде на сайте — специалист свяжется с вами в течение двух часов.
Скачайте печатную форму опросного листа, заполните и направьте её по электронной почте info@teplopotok.by.
Обратитесь по телефону — специалист произведёт подбор оборудования вместе с вами.
У вас уже установлен аппарат и нужен аналог? Расчёт с нуля не требуется — достаточно документов на действующее оборудование. Подберём аналог с учётом присоединений, габаритов и рабочих параметров, в том числе оборудование другого производителя.
Работаем с европейскими и отечественными производителями теплообменного оборудования. Ниже — бренды и типы аппаратов, которые под ними доступны. Официальный статус указывается только для тех марок, по которым есть подтверждающие документы.
Разборные, паяные, сварные и полусварные пластинчатые, спиральные теплообменники
Паяные пластинчатые теплообменники для отопления и холодоснабжения
Паяные и разборные аппараты для ИТП, ЦТП и инженерных систем зданий
Разборные и паяные пластинчатые теплообменники, блочные тепловые пункты
Кожухотрубные теплообменники и промышленные подогреватели
Пластинчатые и кожухотрубные аппараты для промышленности и энергетики
Разборные пластинчатые теплообменники, пластины и уплотнения
Подберём оборудование под ваши параметры независимо от производителя действующего аппарата
Перечень брендов уточняется по актуальному наличию. Статус официального представителя подтверждается сертификатом или дилерским соглашением по запросу.
Проекты, связанные именно с теплообменным оборудованием: отрасль, исходная задача, выбранный тип аппарата и результат.
Обслуживаем теплообменное оборудование на всём сроке эксплуатации — независимо от того, где оно было куплено.
Опросные листы для подбора — рядом с каталогом, без обращения к менеджеру. Формат, размер и дату блок берёт из самого файла.
Блок оформлен микроразметкой FAQPage — ответы могут показываться прямо в поисковой выдаче.
Рабочие среды с обеих сторон, температуры на входе и выходе, расход или тепловая нагрузка, рабочее давление. Желательно — допустимые потери давления, свойства продукта и требования к материалам. Достаточно любых двух из трёх: температуры, расход или мощность.
Разборный собран на раме и раскрывается: пластины можно мыть механически, менять прокладки и изменять площадь теплообмена. Паяный — неразборный моноблок: он компактнее и легче, но обслуживается только химической промывкой и не допускает изменения мощности.
Да. Подбираем аналог по рабочим параметрам, присоединениям и габаритам, независимо от марки установленного оборудования. Понадобится паспорт, чертёж, спецификация или фото шильдика.
Материал определяется составом среды, температурой и требованиями к чистоте контура: нержавеющие стали, титан и специальные сплавы — для пластин; NBR, EPDM, FKM и другие эластомеры — для уплотнений. Подбор выполняет инженер по данным о среде.
Цена зависит от требуемой поверхности теплообмена, числа и материала пластин, типа рамы, присоединений и исполнения. Один и тот же типоразмер под разные режимы стоит по-разному, поэтому цена формируется после расчёта.
Да, во многих случаях фотографии шильдика достаточно для идентификации модели. Если данные на табличке нечитаемы, потребуются паспорт, чертёж обвязки или замеры присоединений и габаритов.
Паспорт изделия, руководство по монтажу и эксплуатации, расчётный лист, сертификаты соответствия и гарантийные документы. Комплект передаётся вместе с оборудованием.
Да. Подбираем и поставляем пластины и уплотнения по модели аппарата — как для оборудования из нашего каталога, так и для ранее установленного другими поставщиками.
Да: диагностика, химическая и механическая промывка, замена пластин и прокладок, ремонт и модернизация, подбор запасных частей и замены аппарата. Обслуживаем оборудование независимо от места покупки.
Нагрев и охлаждение есть в любой отрасли промышленности, и основным устройством этого процесса является теплообменное оборудование. Аппарат передаёт тепло от одной среды к другой без их смешивания, разделяя контуры котельной и потребителя, продукта и хладоносителя.
Системы центрального отопления и ГВС, приточно-вытяжная вентиляция с рекуперацией, пищевые линии, охлаждение реакторов и гидравлики, подогрев нефтепродуктов, подогрев сетевой воды на ТЭЦ. Подробные материалы по каждой конструкции — на вложенных страницах каталога.
Ошибка в подборе, материале или расчёте гидравлического сопротивления приводит к неработоспособности системы. Поэтому конструкция, материал пластин и тип прокладок подбираются под конкретные рабочие температуры, давление и площадь теплообмена — расчётом, а не по каталогу.
