Сварные пластинчатые теплообменники: решение для сложных теплотехнических процессов промышленных предприятиях

С каждым годом промышленные предприятия предъявляют все более высокие требования к энергоэффективности теплотехнического оборудования. Рост стоимости энергоресурсов и необходимость сокращения затрат заставляют производства искать инженерные решения для рационального использования энергии. Одним из таких решений являются сварные пластинчатые теплообменники типа «Блок».

Применение сварных теплообменников

Сварные пластинчатые теплообменники применяются в процессах с экстремально высокими температурами, давлением и агрессивными средами, где использование резиновых уплотнителей невозможно.

Сварные пластинчатые теплообменники успешно применяются в энергетической, нефтехимической, химической и обрабатывающей промышленности благодаря своей способности работать в сложных условиях. Их можно эксплуатировать как с жидкими средами, так и с двухфазными средами.

Особенности конструкции и возможности конфигурации

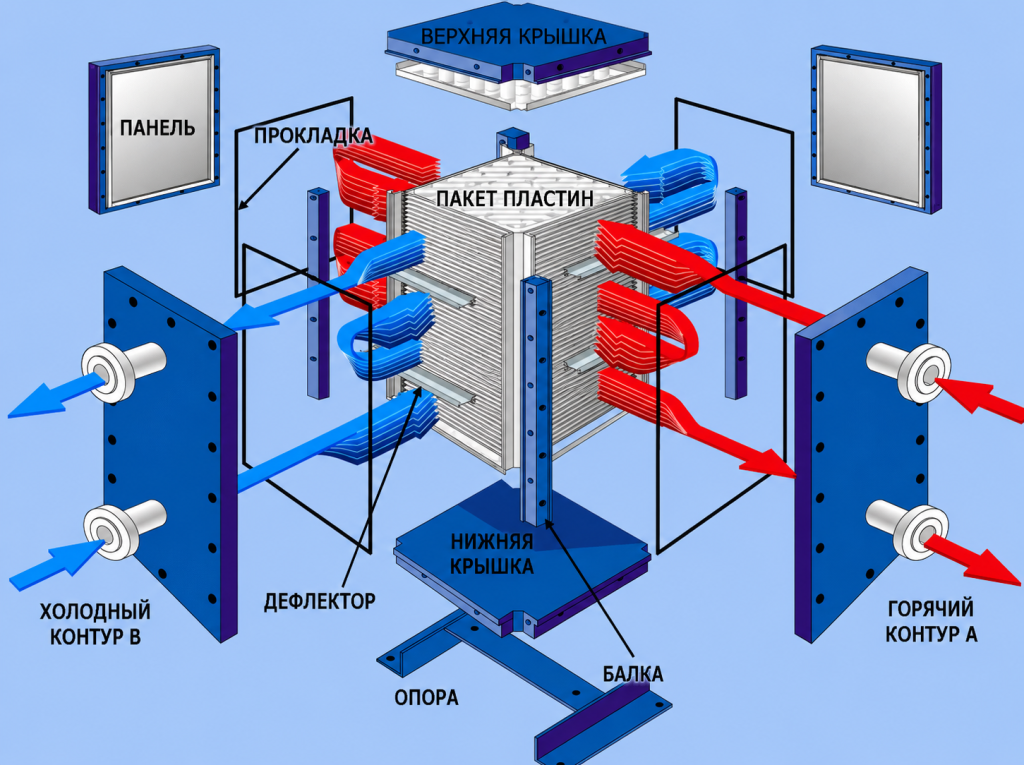

Основой конструкции теплообменника является сердцевина, состоящая из попарно сваренных гофрированных пластин из стали 316L либо другого высокопрочного материала. Пакет пластин формирует систему каналов для движения теплоносителей. Сердцевина стягивается угловыми стойками, верхней и нижней крышками, а также боковыми панелями.

В зависимости от технологического процесса аппарат может иметь вертикальное (опора расположена на нижней крышке) и горизонтальное исполнения (опора расположена на верхней и нижней крышках). Вертикальные теплообменника, в основном, предназначены для рекуперации тепла жидких сред. Горизонтальные – для процессов конденсации и испарения.

Принцип работы сварного пластинчатого теплообменника

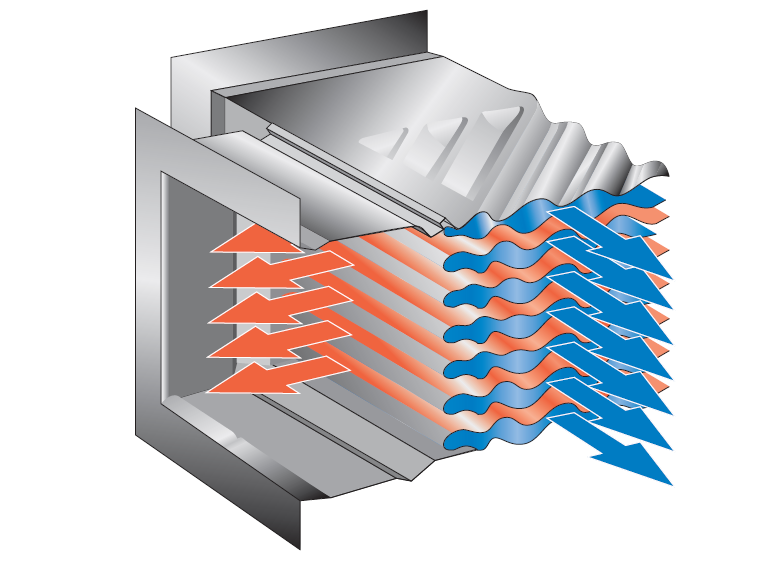

В сварном теплообменнике два потока движутся в каналах, образованных сваренными попарно гофрированными пластинами. Гофрированные пластины обеспечивают высокую степень турбулентности, что позволяет добиться высокой эффективности теплопередачи и минимизировать интенсивность образования отложений. Потоки движутся в перекрестном направлении в пределах каждого хода, в то время как движение общего потока в многоходовой конструкции организовано по противоточной схеме. При необходимости можно спроектировать теплообменник, работающий в режиме параллельных потоков. Каждый ход отделен от соседнего разделителем, который направляет поток среды между пакетом пластин и панелью.

Рабочие характеристики и преимущества

Основные преимущества:

• высокая технологическая эффективность
• возможность работы с агрессивными и сложными средами
• устойчивость к высоким температурам
• удобство обслуживания и очистки
• длительный срок службы.

Команда Тепло Поток помогает подобрать и поставить сварной теплообменник

1.Получение и анализ запроса

Инженеры Тепло Поток анализируют параметры рабочих сред, температурные режимы, давления, требования к материалам и особенности производственного процесса.

2.Расчет и подбор оборудования

На основании исходных данных выполняется теплотехнический расчет и подбираются варианты теплообменников от проверенных производителей с учетом технических и экономических требований проекта.

3.Подготовка технико-коммерческого предложения

Мы готовим подробное технико-коммерческое предложение с обоснованием выбранного решения, сравнением вариантов и расчетом ожидаемого экономического эффекта.

4.Согласование поставки и сроков

После выбора оборудования специалисты Тепло Поток согласовывают график изготовления, условия поставки и все организационные вопросы проекта.

5.Контроль изготовления и приемка оборудования

Наши эксперты сопровождают процесс производства, контролируют проведение заводских испытаний и участвуют в приемке оборудования.

6.Поставка на объект заказчика в Республике Беларусь

Компания Тепло Поток организует логистику, доставку оборудования до объекта заказчика и оказывает поддержку при проведении входного контроля.

7.Шефмонтаж, шефналадка и ввод в эксплуатацию

Дополнительно доступны услуги шефмонтажа, шефналадки, сопровождения пусконаладочных работ, обучения персонала и ввода оборудования в промышленную эксплуатацию.

Каждый теплообменный процесс имеет свои особенности, поэтому универсальных решений не существует. Сварной теплообменник типа «Блок» способен повысить энергоэффективность производства и сократить эксплуатационные затраты.
